水利单向止水铸铁闸门

水利单向止水铸铁闸门

发布时间:2018-10-27 22:48:12    浏览次数: 261    作者:荣程水利

 单向止水铸铁闸门是公司20多种规格型号闸门中的一种规格闸门,属于一面止水的闸门,该设备广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。结构合理,便于安装,操作简便灵活,便于管理。

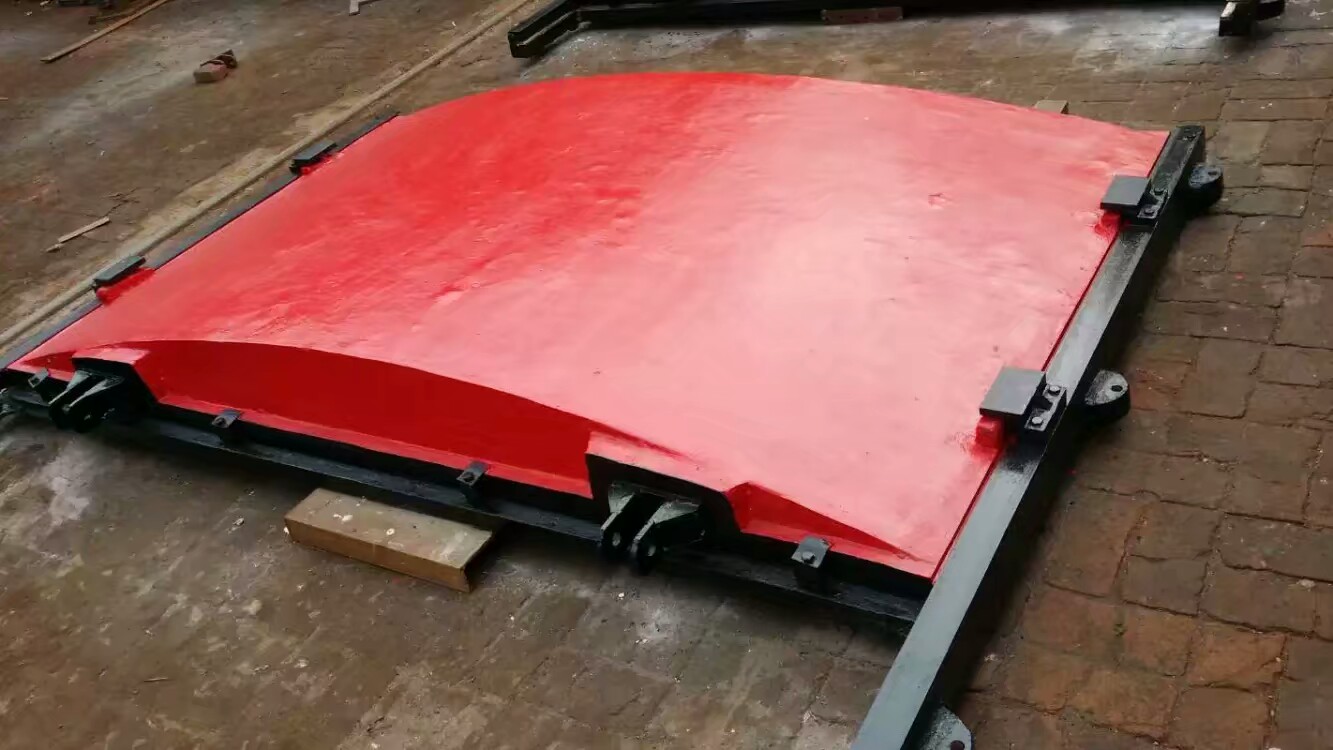

  闸框是闸板的支承构件,也是闸板的运行滑道,由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中,将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重,其断面制成格构式,断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件,板面四周设铸铁边框梁,为提高闸板的强度,板面制成拱形,拱的圆心角按 6 0 度设计,以降低其所受的水压力。为便于制造、 运输和安装,闸板可制成上下几部分,待到安装现场后再用螺栓连接组装成整体,连接处上下板设置法兰和筋板使其成为闸板的中间横梁,以提高闸板的纵向刚度,在宽度方向设置纵向筋板,以提高其横向刚度,同时起到纵梁的作用。

  单向止水铸铁闸门工作原理:

  闸板是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件, 同时也是闸板上下运动的滑道, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一。在启闭机作用下, 当闸门启闭运行时, 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 确保闸板运行平稳 , 使闸板与闸框滑道紧密贴合, 从而达到有效止水的目的。

  该系列设备具有:

  1.规格齐全从0.2x0.2—6.5x6.5m(6.5x6.5m米最高水头号为6.5m米)该系列闸门主要适用与正向受压止水,根据用户需要可制造反向止水闸门。

  2.在结构上采用机加工硬止水,较大闸门底封水亦可采用橡胶封水。

  3.根据用户要求,可采用镶铜或镶不锈钢止水。

  4.该闸门正常使用水头1-6米,还可承受一定的反向水头,为满足用户要求,可制造高水头闸门。

  5.闸门安装用整体安装,二期浇注,将闸板与闸框的封水间隙调到0.3mm以下,方可进行二期浇注。

  6.在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆必须清除,防止灰浆凝固后影响闸门启闭。

  7.闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可启动。

  8.铁铸闸门启闭时,应注意闸板的上下板限位置,以免陨坏闸门或启闭机。

  9.单向止水铸铁闸门以优质铸铁为原料制造的一种止水闸门,它具有很强的耐腐蚀性能,止水密封好,装置简单,运用寿命厂等特性。

  10.整体和组装式铸铁闸门它采用机械加工面直接止水,止水效果显著。闸门构造合理,便于装置,操作烦琐,灵敏,易于管理、耐腐蚀。

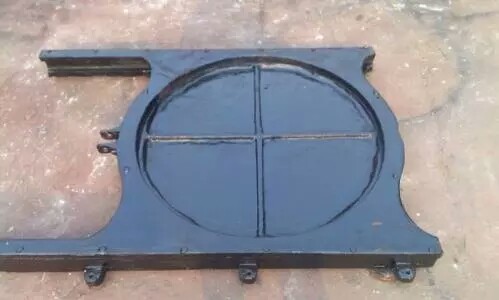

  单向止水铸铁闸门是水利水电工程中各种渠道上的控制性设备,普遍应用于中小型水利水电、市政给排水工程、水产养殖、农田灌溉等水利工程。它是用于开启控制水位,调理流量的作用。 单向止水铸铁闸门由闸板、闸框、压板、止水销、吊鼻等组成。按构造方式分为整体式和组合式两种。闸门在启闭机的作用(手动和电动)下,使闸板在闸框的止水面上上下下滑动,完成开放和关闭的过水孔口,闭紧止水销可使止水面有效贴合,以保证中水效果,完成良好的止水目的。

  了解更多产品信息可以直接致电13582492022孙经理,进行技术沟通洽谈。
