自动翻板闸门生产厂家

自动翻板闸门生产厂家

发布时间:2019-1-31 0:00:18    浏览次数: 33    作者:荣程水利

 自动翻板闸门属于荣程水利生产的20多种闸门中的一种闸门,用优质的碳钢(Q235)该设备能够实现自动控制水位,主要用于在水库、河流、蓄水池等处拦截或排泄水流.现在应用最为广泛的翻板闸门即为水力自控翻板闸门,其工作原理是杠杆平衡与转动,具体来说,水力自控翻板闸门是利用水力和闸门重量相互制衡,通过增设阻尼反馈系统来达到调控水位的目的:当上游水位升高则闸门绕“横轴”逐渐开启泄流;反之,上游水位下降则闸门逐渐回关蓄水,使上游水位始终保持在设计要求的范围内。举个例子,滚轮连杆式翻板闸门是一种双支点带连杆的闸门,由面板、支腿、支墩、滚轮,连杆等部件组成,根据闸门水位的变化,依靠水力作用自动控制闸门的开启和关闭。当上游来流量加大,闸门上游水位抬高,动水压力对支点的力矩大于门重与各种阻尼对支点的力矩时,闸门自动开启到一定倾角,直到在该倾角下动水压力对支点的力矩等于门重支点的力矩,达到该流量下新的平衡。流量不变时,开启角度也不变。而当上游流量减少到一定程度,使门重对支点的力矩大于动水压力与各种阻尼对支点的力矩时,水力自控翻板闸门可自行回关到一定倾角,从而又达到该流量下新的平衡。

  自控翻板闸门是历经四十多年的艰苦奋斗,研发出来并拥有完全自主知识产权的一种节能、环保型闸门。自上世纪六十年代初第一代水力自控翻板闸门诞生,先后经了横轴双支铰型、多支铰型、滚轮连杆式和滑块式水力自控型四个发展阶段。自1982年以来,第三代滚轮连杆式闸门便开始广泛应用。特别是1990年以来,广大工程技术人员刻苦钻研、反复实验,从理论到水工模型实验,再到工程实践,近几年终于设计研发出第四代新型滑块式翻板闸门。该闸门无论技术设计、生产工艺,还是使用性能,均产生了质的飞跃。

  自动翻板闸门由上游来水量的增减使水位产生变化,引起作用于闸门上的压力大小及作用点发生改变,并通过支腿、支墩与轨道、滚轮、连杆的协调配合使支点随开度不断变化来实现翻闸门的自动开启和关闭。由混凝土构件槽型门板、实心门板、支墩、支腿、橡胶止水件组成挡水部分;由各种规格的螺栓连接件(本公司均进行热镀锌处理)、滚轮、轨道加连杆组成闸门的运动部分;两部分组成闸门整体。当闸门受到的水推力及闸门自重所产生的扭矩达到平衡状态,水位高于门顶10—30cm稍有上升闸门会随之向上抬起,实现闸门的自动开启过程,水位越高闸门开启越大,直至完全开启。相反的回合,随水位的下降水推力的减小,到了闸门自重与水推力的平衡点,闸门开始回合复位挡水。

  自控带液控同步双驱翻板闸门:自控带液压辅助同步双驱翻板闸门在水力自控翻板闸门基础构造上增设了液压控制系统后,克服了自控翻板闸门被动的启闭方式,实行人工干预翻板闸门的开启或关闭。在原水力自控翻板闸门使用功能的基础上有了进一步的提高:

  1、可以在小洪水或者任何水位情况下启动液压控制装置预先泄洪和降低上游水位高度实现对水位的调控。

  2、启动全部液压控制装置后可以实现全坝门板开启放水冲沙的功能。

  3、比原水力自控翻板闸门运行更加稳定;清理漂浮物变得非常容易,下部杂物的清理也容易很多。

  4、在液压缸前后腔卸荷状态下,水力自控带液压辅助同步双驱翻板闸门仍然可以具有原水力自控翻板闸门的功能;就是说水力自控带液压辅助同步双驱翻板闸门发挥了水力自控翻板闸门、橡胶坝、提升式闸门的优点,也克服了它们的全部缺点。

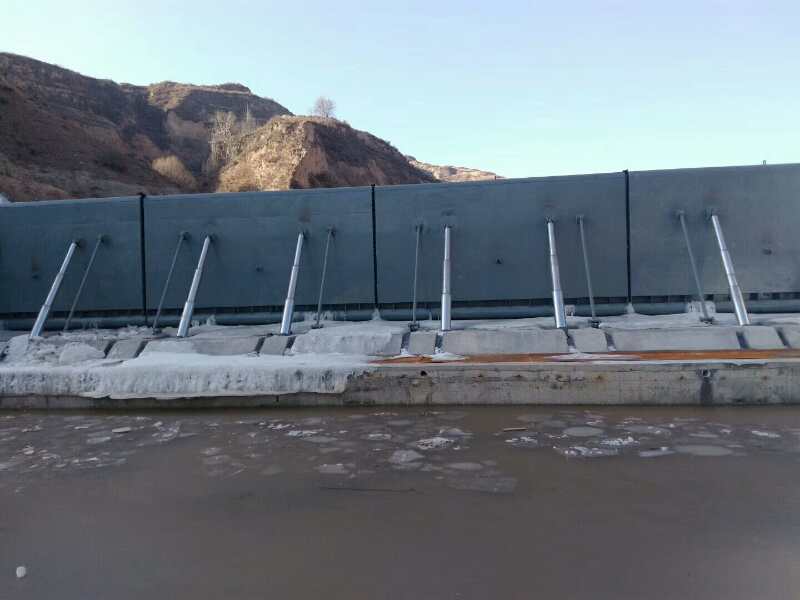

  自动翻板闸门切实增多经济效益液压翻板闸门因为结构简单,承受力度分布合理,材料用量节省,运行管理费用低等特点,随着用户对闸门运行可靠性,协调性,安全性的上扬及社会经济条件的逐步改善和投资成本合理性要求的上升,液压翻板闸门将会得到越来越多的投资者认可,也有可能会在农田建设中发挥越来越重要及作用。液压翻板闸门又称为液压坝是一种采用液压系统控制原理和自卸汽车力学原理,结合支墩坝水工结构型式的新型活动坝,具备挡水和泄水双重功能。可以自动泄洪,在出现山洪暴发等状况下能够及时泄洪,对下游不造成过大冲击。自动翻板闸门双向挡水、启闭灵活、可任意角度(0-90度范围内)启动停止闸门来调节闸门。工程隐蔽,无碍防汛和通航,改善河道景观,可大跨度运行,枯水期可将闸门竖立进行检修。响应速度快,压力可调,可远程控制监控。具备手动操作功能,因停电、电器故障等特殊情况下仍能塌坝行洪。在不增加其它投入的条件下,具备排沙,排除漂浮物的能力。

  自动翻板闸门是一种新型可调控溢流闸门,它主要由土建结构、圆柱形底轴、固定在底轴上的门叶、支承底轴的若干固定支铰座、底侧止水、闸墩侧墙密封件及启闭机驱动连接拐臂等组成。闸门的启、闭操作由布置在两侧启闭机室内的液压启闭机控制。主要工作原理水压力通过悬臂式门叶结构传递到圆柱形底横轴,底横轴作用力可分解为水平力、垂直力和力矩。水平力、垂直力通过固定支铰座传递给土建结构,力矩(扭矩)由底横轴传递给液压启闭机或锁定装置。闸门启闭运行时, 液压启闭机通过拐臂驱动底横轴转动,同时使门叶以底横轴中心为圆心作扇形转动实现闸门的开启和关闭。闸门局部开度(或转角)取决于锁定装置的锁定位置或液压启闭机活塞杆持住位置,闸门的开度范围为垂直与水平之间(0°~90°)的任意位置或角度。闸门全部关闭时门顶可溢流以达到景观效果。

  自动翻板闸门使用条件及优缺点分析,底轴驱动翻板闸门适合于闸孔较宽(10~100 m)而水位差比较小(1~7 m)的城市景观工程,或山区河道洪水急涨,要求快速开闸泄洪的工程。由于可以将孔口设计的比较宽,可以省去数孔中间闸墩,所以不仅结构简单,而且可以节省土建投资。该闸门能够实现双向挡水及立门蓄水或防洪,卧门行洪排涝;闸门启闭灵活快速、开度无级可调且调度方便;启闭设备隐蔽,门顶过水形成人工瀑布,改善工程景观效果;另外,该闸型泄洪能力大,卧门时无碍通航。该闸型的主要缺点:总造价相对较高;要求闸基不存在大的不均匀沉陷;不便设置检修闸门,闸门检修较困难。
