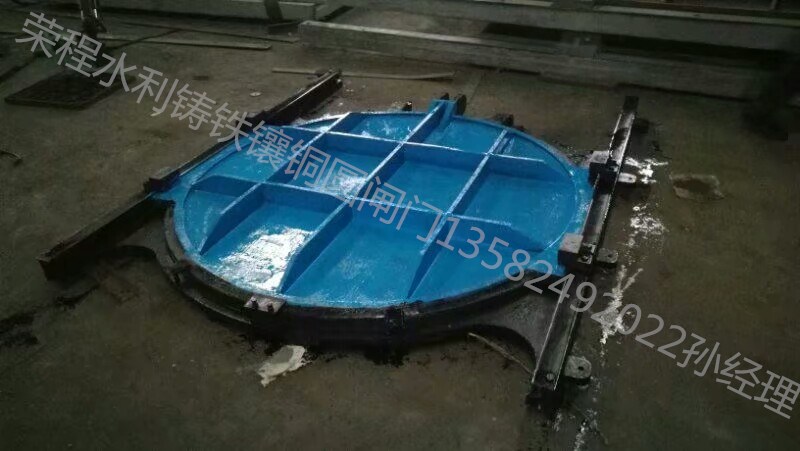

水利设备铸铁镶铜圆闸门

水利设备铸铁镶铜圆闸门

发布时间:2018-10-11 22:46:22    浏览次数: 17    作者:荣程水利

 水利铸铁镶铜圆闸门是公司生产的20多种规格型号闸门中的一种闸门规格,该设备广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方,用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用,实现现场操作或远距离集中控制,还可与微机联动控制。

  铸铁镶铜圆闸门结构特点:

  铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门,铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单,密封性能好,耐磨性强,操作简单,安装方便,使用寿命长,规格齐全,适用性广等特点,可根据客户需要选配手动启闭机或手电两用启闭机。

  那么铸铁镶铜圆闸门有哪些特征呢?

  1、铸铁镶铜圆闸门是一种小型平板闸门,广泛用于取水输水、市政建设,给水排水、农田灌溉等工程中,通常设置在渠道、涵管的进水口,用作工作闸门调节流量、控制水位,或用作检修闸门关闭孔口挡水。

  2、铸铁镶铜圆闸门门体一般采用面板与加强肋的结构,面板可做平面或拱形。门体一般整体铸造和机加工,但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水,兼作支承滑块,金属止水用同材料制作的沉头螺钉紧固在门体上,螺钉头部与止水工作面一起精加工,一些尺寸较大的也可“P”形橡皮止水。

  3、门框为铸铁镶铜圆闸门与基础之间的连接构件,相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工,导轨可用螺栓(螺钉)与门框

  相接,或与下部门框整体铸造,在门体开启到*位置时,导轨的顶端应高于门体的水平中心线。

  铸铁镶铜圆闸门的结构和特点都有:

  1、铸铁镶铜圆闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

  2、铸铁镶铜圆闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

  3、铸铁镶铜圆闸门采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

  4、品种规格齐全,适应性广。

  5、铸铁镶铜圆闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂升降运动,从而开启或关闭闸门,达到水、关水或调节水位的目的。

  6、在铸造上门框由球墨铸铁整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。

  7、可有手电两用启闭机或手动启闭机﹑螺杆﹑门框﹑门体﹑止水橡胶﹑吊耳及销轴等部件组成。密封性能良好,久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理﹑密封性好﹑安装﹑调试﹑使用﹑维护方便﹑性能可靠等特点。闸门的门板﹑门框系采用不锈钢,适用于污水腐蚀环境。

  铸铁镶铜圆闸门尺寸从0.2-5米可以根据客户需要来图要求铸造,铸铁镶铜闸门抗腐蚀性强多用在污水处理厂和强酸强碱环境下使用,是一款比较抗腐蚀的闸门设备,了解更多设备信息可以直接电话咨询13582492022孙经理,微信同号。
