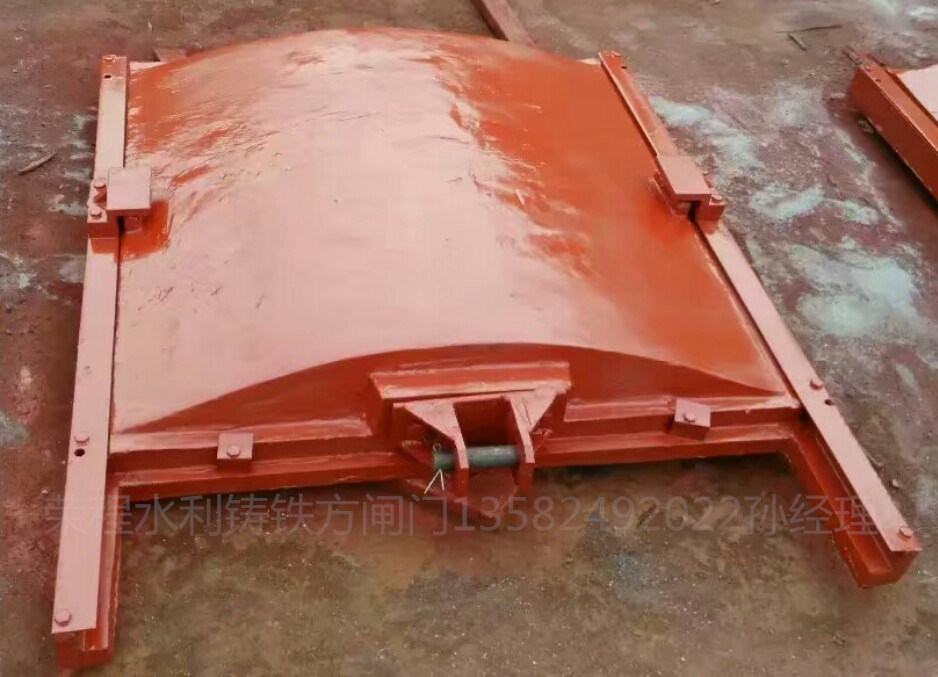

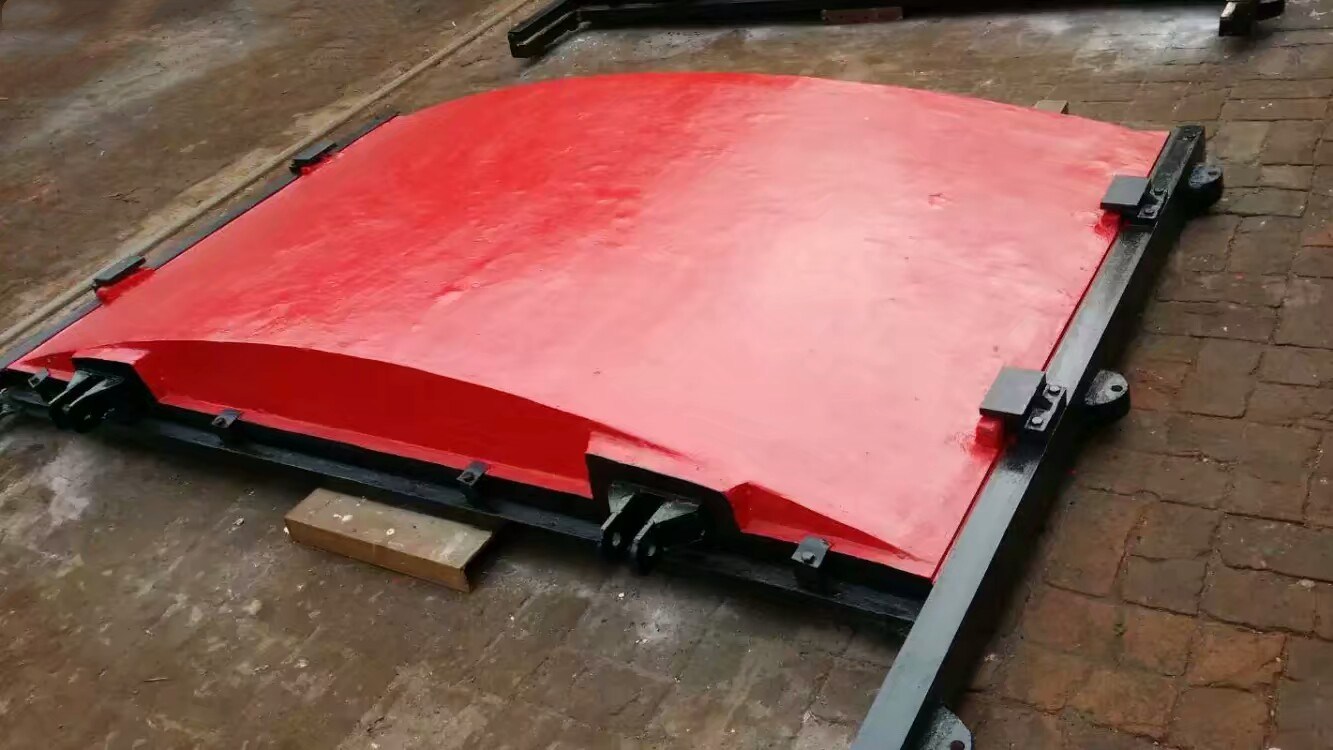

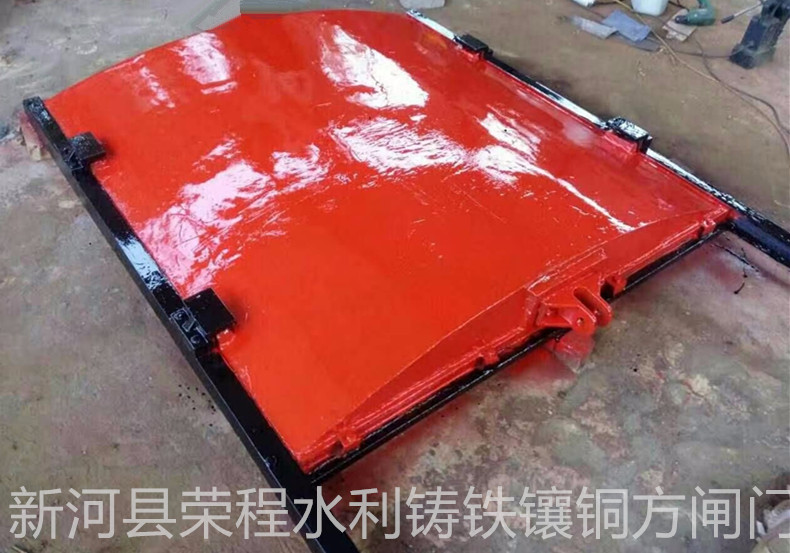

订购1×1m的铸铁镶铜闸门

订购1×1m的铸铁镶铜闸门

发布时间:2019-1-28 23:41:21    浏览次数: 58    作者:荣程水利

 1×1m的铸铁镶铜闸门是荣程水利20多种闸门中的一种规格闸门,用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口,以调节上、下游水位,泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流(水闸、堤坝、涵洞、管道)、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。

  1×1m铸铁镶铜闸门由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成。在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口。在水柱的压力下,强迫闸门向下游位移,紧靠在闸框止水面上,保证止水效果良好,达到调节流量和控制水位的目的。安装前一定要检查闸门的大外型尺寸和预留二期浇筑水泥结构基础布置孔口,是否相符,基础布置孔口四周尺寸必须大于闸门大外型四周尺寸20厘米为宜。

  该设备安装指导:

  1、 闸门安装前,首先确定水流方向,然后必须校正闸门底横框上平面的正确高度位置,闸门底横框上平面必须高于河底(或渠底)平面0.5米为宜,以防水流的冲激,把石头、泥沙、杂木等漂浮物冲进闸门底横框槽内,造成闸门不能下降到相应位置,影响止水效果。

  2、 闸门安装前,首先检查各部位的连接螺栓是否在运输和装卸中造成松动,若有松动,应用板手拧紧。

  3、 再检查,两边立闸框和上、下横闸框连接处的四周止水平面是否错位,若有错位,应用扳手松动连接处螺栓,将四周止水面调整在同一水平面内,再拧紧。

  4、闸门在组装时,为了使闸板和闸框止水摩擦面贴合的更紧,安装后减小间隙,闸门在上下横框上安装了压板卡铁,两边立闸框的斜铁上增加了顶丝,注意在间隙调整好后,将卡铁和顶丝拆除后,才不会影响闸门启闭。

5、闸门安装时,应整体就位安装,禁止闸板、闸框分开安装,以防闸框弯曲变形,影响止水效果和启闭。

  6、铸铁镶铜闸门吊装进预留二期浇筑水泥结构基础布置孔口后,一定要保证两边立闸框用长水平尺紧靠在铅垂线上,上下横闸框用长水平尺靠紧在水平线上,闸门整体吊装就位后,调整好前后、左右、上下的正确位置,然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面处的间隙,同时对间隙大于0.2mm处,用高强度螺栓进行调整,要确保各止水面的大间隙在0.2mm以下。再将闸门背水面两边立闸框用型钢或木杆支撑紧,以防水泥浇筑时挤压,造成两边立闸框弯曲变形,影响闸板在闸框滑道内上、下滑动。确认无误后后可进行二期浇筑水泥。

  7、闸门二期浇筑水泥后,要及时把流进闸板、闸框、紧闭压板间隙中的水泥浆清除完毕,防止水泥浆凝固后,影响闸门启闭。

  1×1m铸铁镶铜闸门使用后养护知识:

  1、在开启和关闭过水孔口时应注意闸板的上、下极限位置,以免损坏闸门或启闭机。闸门在启闭过程中,如有异常情况,应立即停止使用,并及时检查处理,排除故障后,才能继续使用。

  2、设备在关闭时,在离闸底坎10厘米处,应将闸门暂停2分钟,利用闸门底坎激流冲净底门槽内的砂石、杂物,然后再将闸门关闭。

  3、为了延长闸门的使用寿命,闸门使用一段时间后,要利用枯水季节,进行防腐蚀处理,表面涂抹防腐材料每半年一次,磨合面涂油每季一次。

  1×1铸铁镶铜闸门厂家安全操作规程:

  1、工程施工单位,要将启闭机应安装在平整坚实、视野良好的地基之上,机身和地锚必须牢固。要求启闭机与导向滑轮中心线应垂直对正,启闭机距离滑轮一般应不小于十八米。

  2、在调装作业前,应检查钢丝绳、离合器、制动器、保险棘轮,传动滑轮等,确定安全可靠,方可操作。钢丝绳在卷筒上必须排列整齐,作业中最少需保留三圈。在作业时,不准有人跨越启闭机的钢丝绳经防止出现。

  3、在吊运重物需在空中停留时,除使用制动器外,并应用棘轮牢。操作时,严禁擅自离开岗位。

  4、工作中要听从指挥人员的信号,信号不明或可能引起时,应暂停操作,待弄清情况后方可继续作业。作业中突然停电,应立即拉开闸刀,并将运送物件放下。

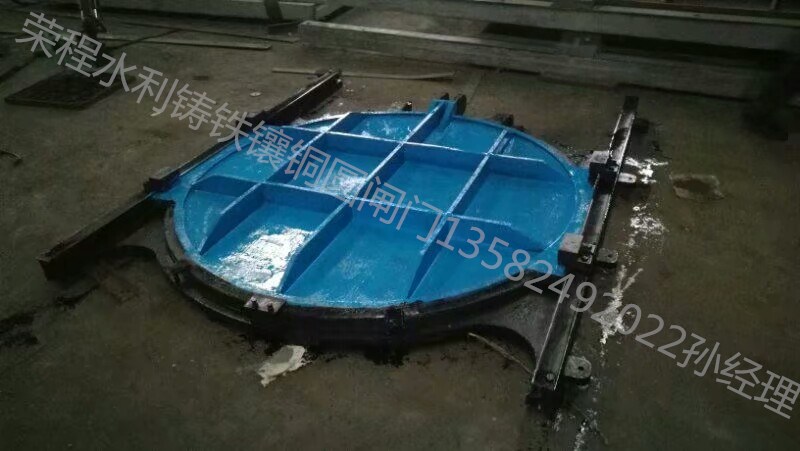

  1×1m铸铁闸门镶铜结构:

  铸铁闸门由闸板、闸框、导轨、闭紧斜铁、吊耳、固定螺栓等零配件组成。

  1、闸框由合金铸铁整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门创及立车精加工并分别加工一道槽,以便镶入青铜密封面。

  2、闸板为整体铸造的方形和圆形开板,并在迎水面自带“井”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250~350mm之间,门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端有吊耳为铸钢,门体与吊耳的两接角面精加工之后用螺栓固定,吊耳的销轴孔用镗床加工。

  3、导轨用合金铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的磨擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并有定位销防止错位。

  4、楔紧装置:为达到闸门的止水效果,闸门两侧应设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整,当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位或已到位而楔块尚楔紧时,需调整全部楔块。

  5、密封面可采用铜条或铜圈分别镶入门框和门体的槽内,密封面铜条镶好之后用刨铣床进行铣削,磨削加工,应保证门框和门体之间的密切贴合。

  6、广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。

  7、闸门结构合理,便于安装,操作简便灵活,便于管理。

  8、防腐能力强,可在PH=6-8的流体酸碱中使用。

  9、止水效果好;正常渗水量L≤0.07L/m.s。
