水利液压翻板闸门是怎么构成的

水利液压翻板闸门是怎么构成的

发布时间:2018-12-27 23:48:32    浏览次数: 103    作者:荣程水利

 水利液压翻板闸门是荣程水利生产的20多种闸门中的一种闸门,该设备主要有以下几点构成:

 1、金属结构部分:用以封闭或开放孔口、通称闸门、亦称门叶;包括:承重结构、行走支承、支臂、止水装置、吊耳等; 门叶及埋件主要用碳钢焊接而成;埋固部分:包括:轨道、铰座、止水座、护角等.金属结构部份应进行严格的喷锌防腐处理!

  2、启闭设备;采用集成式液压启闭机作为启闭设备 液压系统组成结构 液压系统由动力装置、控制调节装置、执行元件和辅助装置等组成,液压泵提供动力,把机械能转化为液压能。在液压系统的控制下,液压缸内的活塞沿缸体内壁做轴向来回往复运动,从而带动液压杆和坝体做直线运动,达到孔口开启、关闭的要求。

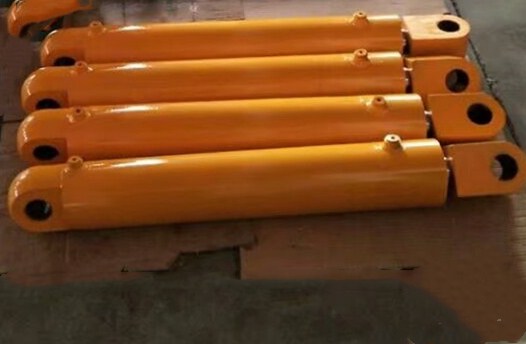

  3、总体布置 共设置1个液压泵站,泵站管控1组坝体,液压油缸,根据水工建筑物来设计液压油缸的大小,现为活塞油缸,缸体毛坯采用整段无缝钢管,材质为45钢。活塞杆材料为45钢,外表面镀铬,镀铬工艺和镀层厚度按SL41规范进行,液压系统还设置液压锁定装置,从而满足了液压翻板闸门局部开启的过流要求。

  4、液压油 液压油选用5w-30低凝点抗乳化液压油,液压系统在-10℃低温环境下能正常工作。油箱采用碳钢材料(8mm厚)制作,油箱设置三道滤油器;油箱配置温度计、液位显示及控制装置。

  5、管路及附件 油管采用无缝钢管。油管规格极根据液压泵站及油缸来选择规格。管路球阀应采用不锈钢材料。

6、密封件 油缸的动、静密封件选用丁腈橡胶,具有耐油、防水、变形小、摩阻力小、无粘着、抗老化等性能。油缸的动密封件采用V型组合密封圈,静密封件采用O型密封圈。、

  7、液压系统控制 坝设1套液压泵站,泵站控制一组闸门。控制系采用PLC智能控制,触摸屏操作,智能操控坝面起降,可实现单坝,双坝,多坝,及整体坝面的启闭,满足排沙,泄洪等各项技术要求。

  8、控制调节装置主要指液压控制阀组,包括溢流阀、节流阀、换向阀等阀组,其作用是对液压油的压力、流量、方向起 控制调节作用,实现液压系统的性能要求。

  了解更多产品信息关注产品分类目录,也可以直接致电13582492022孙经理进行咨询洽谈,微信同号。
