水利手动铸铁镶铜圆闸门厂家

水利手动铸铁镶铜圆闸门厂家

发布时间:2018-12-1 17:07:00    浏览次数: 172    作者:荣程水利

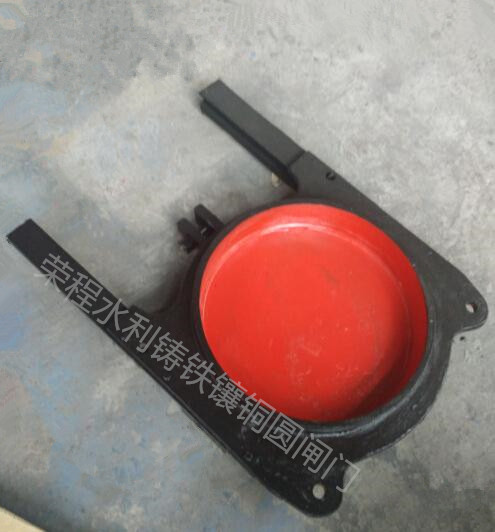

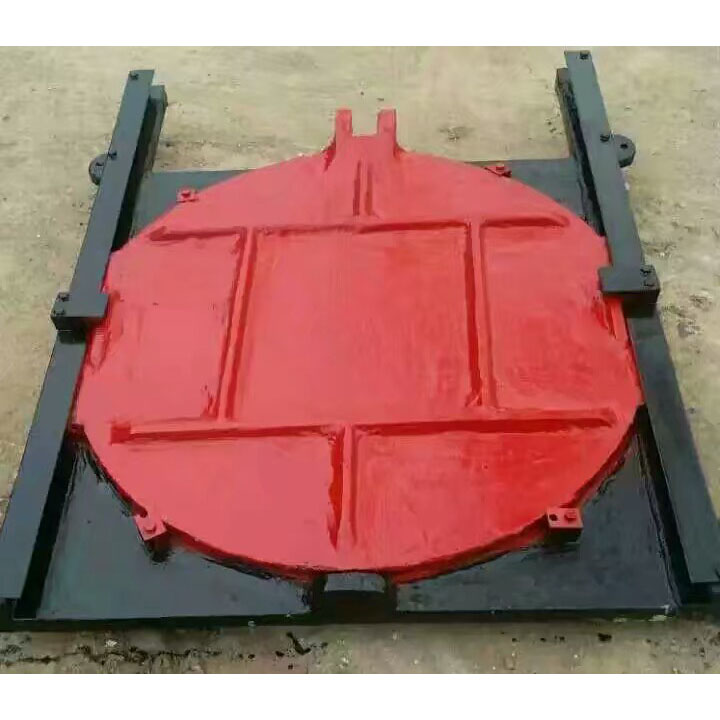

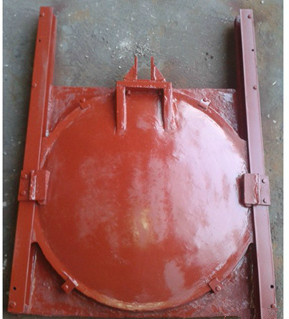

 手动铸铁镶铜圆闸门是公司生产的20多种闸门种的一种闸门,由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

  手动铸铁镶铜圆闸门可以与手轮式、手动式、手电两用启闭机联动启闭闸门。铸铁镶铜圆闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

  手动铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单,密封性能好,耐磨性强,操作简单,安装方便,使用寿命长,规格齐全,适用性广等特点,可根据客户需要选配手动启闭机或手电两用启闭机。

  铸铁镶铜圆闸门主要特点:

  1、安装在墙壁上,门板一般设于迎水面(单向);承受压力o.1 Mpa。门板正、反两面都承受水压(双向);承受反向压力0.03Mpa。

  2、设备由门框、门板、密封圈、传动螺母及可调试楔块等部件组成,具有结构简单、耐用、安装方便、隐蔽性好等特点。

  3、闸门的密封工作面正向渗漏量≤1.25L/min.m。反向渗漏量≤2.5L/min.m。

  手动铸铁镶铜圆闸门安装注意事项:

  1、手动铸铁镶铜圆闸门轨道安装前,应对钢轨的形状尺寸进行检查,发现有超值弯曲或者扭曲等变形时,必须进行校正,经检查合格后才能进行安装。

  2、轨道吊装前,应测量和标定轨道的安装基线,轨道实际中心线与安装基准线的水平位置偏差,当跨度小于或等于10m时,不超过2mm,当跨度大于10m时,不超过3mm。

  3、轨道顶面的纵向倾斜度不大于1/1000,每2m测一点,在全行程上,高点与低点之差不大于10mm

  4、轨道吊装后,应检查是否符合要求,并且全面复查螺栓的紧固情况

  5、设备的轨道两端的车挡,在吊装起重机之前必须先安装好。

  手动铸铁镶铜闸门的安装形式:

  1、靠壁式:适用于圆闸门φ200-φ1200,方闸门300-1000等单向闸门的安装,土建预留孔比闸门口径大100mm。

  2、 附壁式:适用于所有规格的单向及双向闸门的安装,土建预留与闸门口径相同。

  3、法兰式:适用于所有规格的单向及双向圆闸门的安装,穿墙管的法兰密

  4、封面尺寸应与闸门的法兰密封面尺寸一致,穿墙管应伸出墙面150-200mm以确保安装,当穿墙管为钢管时,需5、与闸门法兰配制一只钢法兰,安装时两法兰装配后再与穿墙管焊接,法兰标准为:JB/T81-94,PN0.25MPa。

  6、平底式:适用于泥沙量较大,特别有块状物容易在闸门前造成堵塞的场合。

  7、下开式:适用于上开时无空间的场合,只适用于单向闸门安装。

  手动铸铁镶铜圆闸门用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。该系列产品可以做成方形、圆形、以及和法兰圆闸门三种型号,根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。

  想要了解更多产品信息请直接致电13582492022孙经理,进行洽谈订购,微信同号。
